Datos del producto:
Pago y Envío Términos:
|
| Capacidad de carga máxima: | 50 kilos | Compatibilidad con el peso de la herramienta: | Hasta 2 kg |
|---|---|---|---|
| Tiempo del cambio de la herramienta: | menos de 5 segundos | Método de montaje: | montaje de tornillo |
| Método de cambio de herramienta: | Manual de trabajo | Características de seguridad: | Mecanismo de bloqueo |
| el material: | De aleación de aluminio | Tipo de producto: | Componentes mecánicos |
| compatibilidad: | El uso universal | Número de ranuras de herramientas: | 6 |
| Solicitud: | Máquinas CNC, robots industriales, líneas de producción automatizadas | Peso: | 2.5 KG |
| Compatibilidad de tamaño de herramienta: | De diámetro superior o igual a 50 mm | temperatura de funcionamiento: | 0-80°C |
| Resaltar: | Cambiar herramienta rápidamente,Cambiador automático de herramientas de cambio rápido |
||
Excelente rendimiento

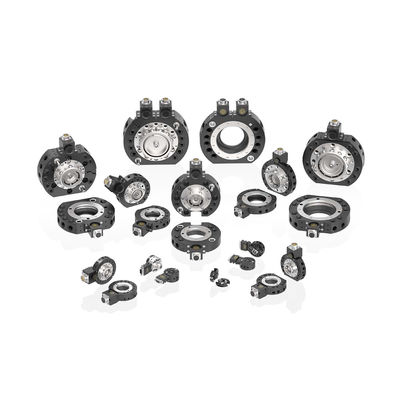

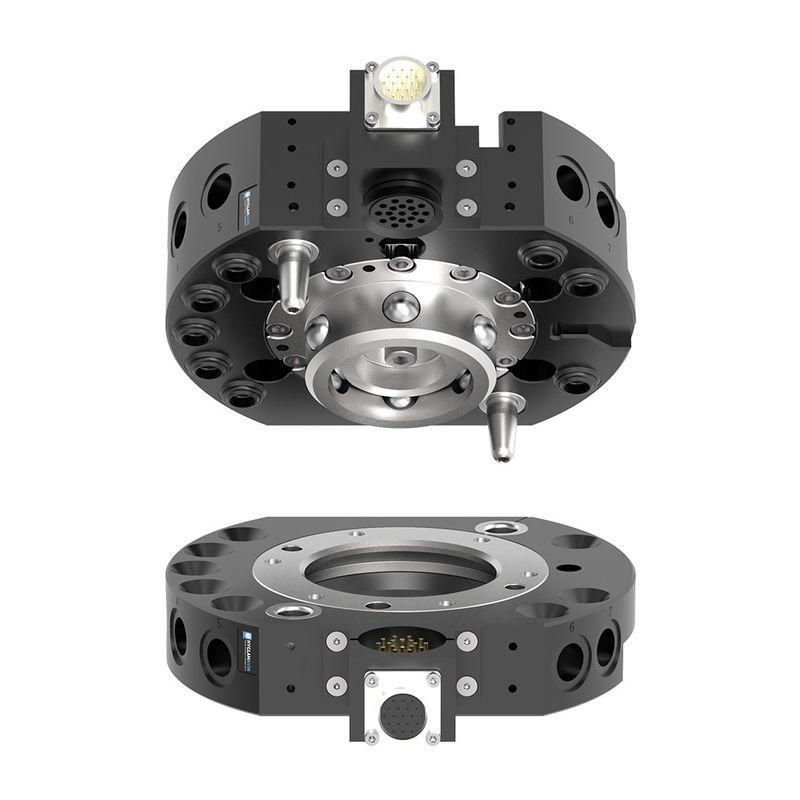

1.SQC-Los cambios de herramientas rápidos permiten el cambio automático de herramientas, equipados con un mecanismo de seguridad para evitar la caída de la herramienta durante la pérdida de aire.
● El diseño de bloqueo a prueba de fallos mantiene la fuerza del pistón mínima, asegurando la retención de la placa de la herramienta incluso en caso de corte de aire
● El mayor diámetro del pistón y la sujeción externa aumentan la capacidad del par
● Todas las partes funcionales están hechas de acero inoxidable endurecido para mayor durabilidad
● La liberación manual de emergencia es posible sin contrafuerzas del muelle
● Cambiar herramientas rápidamente durante el mantenimiento reduce el tiempo de inactividad
● El cambio automático de herramientas aumenta la seguridad del operador
Muelle opcional
1Los cambiadores de herramientas.SQC-A pueden incluir un resorte interno para mayor seguridad durante una falla de aire.
● El resorte interno mejora la fuerza de bloqueo del mecanismo de cambio rápido
● El resorte evita que la placa de la herramienta se caiga cuando se pierde aire, lo que sirve de doble seguridad junto con el sistema de seguridad contra fallos
Modelo y parámetros técnicos
| Modelo | Peso de manejo recomendado [kg] | Fuerza de bloqueo (5.5bar) [N] | Precisión de repetición [mm] | Peso de la placa maestra [kg] | Peso de la placa de la herramienta [kg] | Se aplicará el método de ensayo de la prueba de velocidad. | El momento máximo Mz[Nm] | El hilo de conexión de aire Alimentación neumática |
| SQC-1A | 1.4 | 170 | 0.01 | 0.04 | 0.03 | 2.75 | 3.43 | 4 - M5 |
| SQC-5A | 8 | 690 | 0.02 | 0.29 | 0.15 | 37 | 50 | 6 - M5 |
| Se aplicará el procedimiento siguiente: | 16 | 1100 | 0.02 | 0.14 | 0.09 | 76 | 105 | 6 - M5 |
| Se aplicará el procedimiento siguiente: | 25 | 2300 | 0.02 | 0.51 | 0.33 | 170 | 218 | 12 M5 |
| Se trata de un sistema de control de la calidad. | 25 | 2300 | 0.02 | 0.51 | 0.33 | 170 | 229 | 8 G1/8 " |
| SQC-40A | 50 | 4500 | 0.02 | 1.12 | 0.61 | 673 | 673 | 8 G1/8 " |
| Se aplicará el procedimiento siguiente: | 50 | 4500 | 0.02 | 1.4 | 0.7 | 473 | 649 |
6 G 3/8 " 4-G1/8′′ |
| SQC-60A | 75 | 7400 | 0.02 | 1.3 | 0.7 | 586 | 315 | 8 G1/8 " |
| Se trata de una serie de medidas de seguridad. | 79 | 8100 | 0.02 | 1.86 | 1.34 | 1188 | 840 | 8 G1 / 4 " |
| Se trata de una serie de medidas de seguridad. | 100 | 12000 | 0.02 | 2.3 | 1.4 | 1625 | 2100 | 5-G3/8 " |
| Se trata de un sistema de control de la calidad. | 150 | 12000 | 0.02 | 4 | 2.1 | 2350 | 2350 | 8 G 3/8 " |
| Se aplicará el procedimiento siguiente: | 200 | 16000 | 0.02 | 4.85 | 2.75 | 4075 | 1840 | 10 G3/8" |
| Se aplicará el procedimiento siguiente: | 300 | 31000 | 0.02 | 6.45 | 2.9 | 7165 | 3810 |
5-G3/8 " 4-G1/2′′ |
| SQC-300A: el número de unidad. | 450 | 35000 | 0.02 | 11.86 | 7.34 | 9870 | 8450 | 10 G3/8" |
